一、前言
弱电综合布线中，通过光缆连接室外楼宇，室内楼宇内部使用光纤或网线。本文就楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换和其中会用到的设备等做说明。
二、相关名词
对于弱电工程综合布线中常出现的名称，我们在算量和踏勘现场时常常搞混，所以对于相关专业名词及图片我们需要熟记于心。
1、跳线
跳线分为双绞线跳线和光纤跳线
（1）双绞线跳线：带水晶头的网线，如下图所示。
图1 双绞线跳线
双绞线连接器常见的有两种：RJ11和RJ45。
（2）光纤跳线：带有连接器与保护层的光纤，分为单模光纤跳线和多模光纤跳线。
光纤跳线连接器常见的有：SC、ST、FC、LC；
①SC接头：SC接头外壳为矩形，与SC耦合器相连接，常用于路由器交换机。
②ST接头：ST接头外壳为圆形，带有卡口，与ST耦合器相连接，常用于光纤配线架。
③FC接头：FC接头外壳为圆形内带有螺纹，通过旋转与FC耦合器相连接，常用于光纤配线架。
④LC接头：LC接头外壳为矩形，较SC接头小一些，LC接头用于连接SFP光纤模块，常用的LC跳线都是连接光纤与光模块的，所以一般都是LC-SC或者LC-FC的，而且多数为成对出现使用，很少出现单根LC跳线。LC卡接式方型常用于路由器。

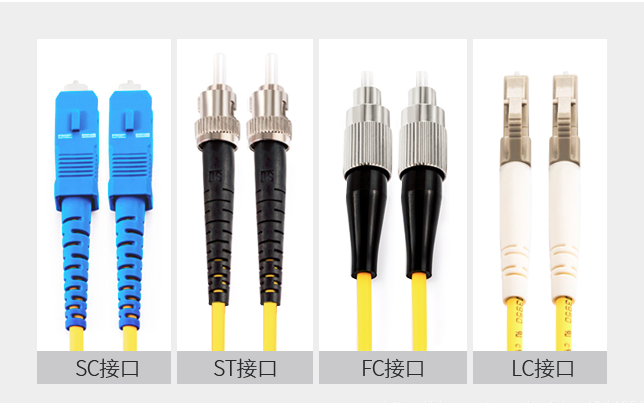

图2 光纤跳线连接器
2、尾纤
一端有连接头，另一端是一根光缆纤芯的断头，用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

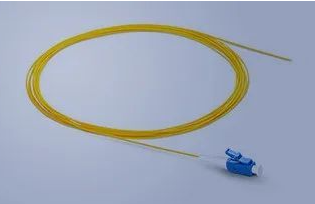

图3 单模尾纤
尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，用于短距离互联，单模尾纤为黄色，用于长距离互联。
3、光缆终端盒：用于保护光缆与尾纤的熔接处，能将多芯光缆拆分成单条尾纤引出（如4芯光缆最多可熔接4根尾纤）。
4、光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
图4 光纤终端盒
5、光纤熔接盒（接续盒）：用于两条光缆的对接延长。
6、光纤耦合器（法兰盘）：用于两条光纤或尾纤的活动连接。
7、光模块：集成在网络设备（如路由器、交换机）光口上的转换组件。
三、光电信号转换
转换核心是“光信号→电信号”的转换与媒介适配，具体流程如下
1、室外光缆接入终端盒，将光缆中的光纤与尾纤进行熔接，通过跳线从终端盒引出；
2、将光纤跳线接入光纤收发器，将光信号转换成电信号；
3、光纤收发器利用传输介质双绞线引出电信号，通过双绞线（网线）连接网络设备的RJ-45接口完成光电信号的转换。

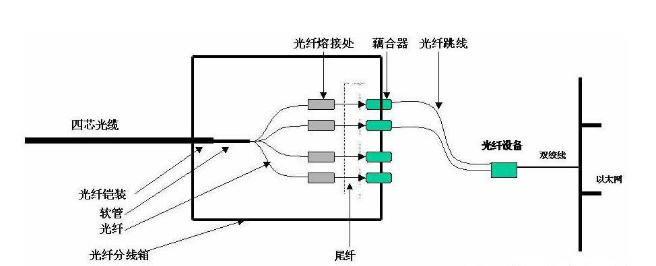

图5 光电转换简图
工程四部 卢小艳
