方法一：三角网模型+方格网表达两期间土方计算

在CASS软件中，先建立三角网文件，再使用方格网法计算土方量，是一种能够兼顾计算精度和成果直观性的高效方法。其核心流程可以概括为：准备数据并建立三角网，然后将三角网文件作为设计面导入方格网法中进行计算。

为了快速把握整体操作脉络，下面的流程步骤展示了核心步骤与关键决策点。

准备可识别的原始地貌（开挖前）和设计面（开挖后或规划面）的CAD图纸，或者高程数据文件（.dat格式文件）。

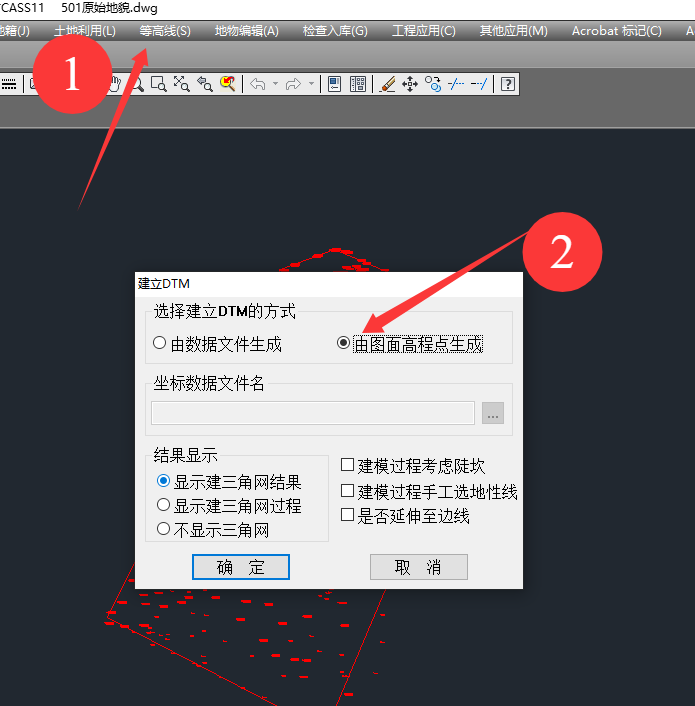

步骤一：等高线 → 建立三角网 → 由图面高程点生成（图1点确定） → 1.选取高程点范围，《默认1，然后空格》） →  选取边界 → 命令行显示完成。

关键技巧1：如果地形有陡坎、斜坡等变化特征，务必勾选“建模考虑陡坎”或类似选项，这样生成的模型会更贴合实际地形。

步骤二：检查并调整三角网：自动生成的三角网可能不完全符合实际地形。你需要手动检查，使用删除三角形、过滤三角形、增加三角形等工具进行调整。

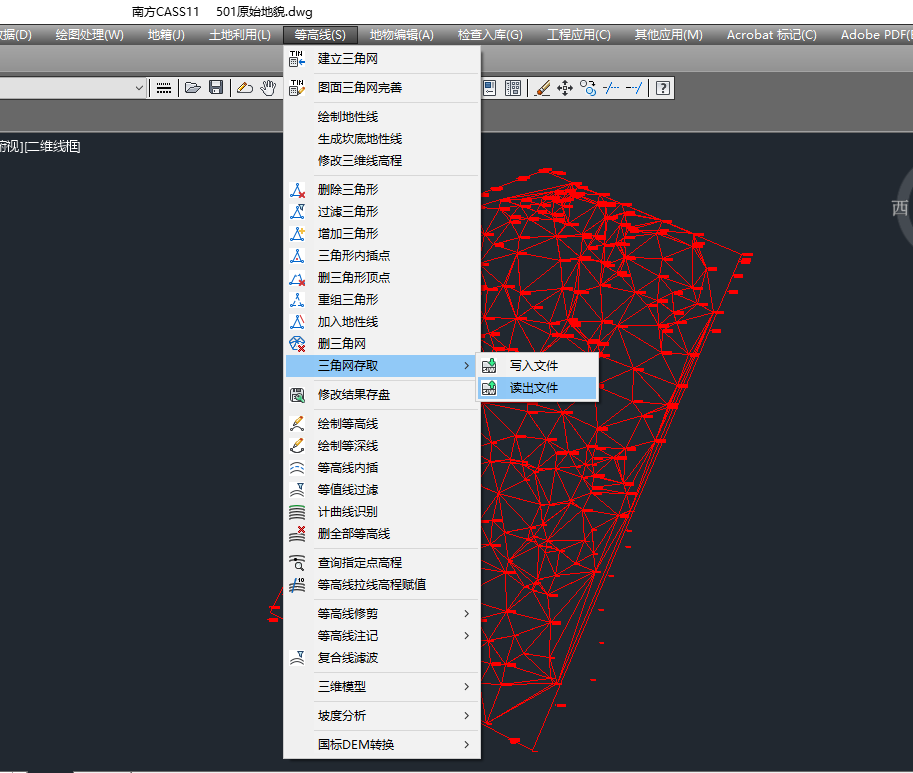

步骤三：等高线 → 三角网存取 → 写入文件 → 命名文件.SJW → 选择对象（拉框全选，空格）。（图2）

步骤四：原始地貌与清表后地貌各生成一次三角网，桌面会显示两个.sjw文件。

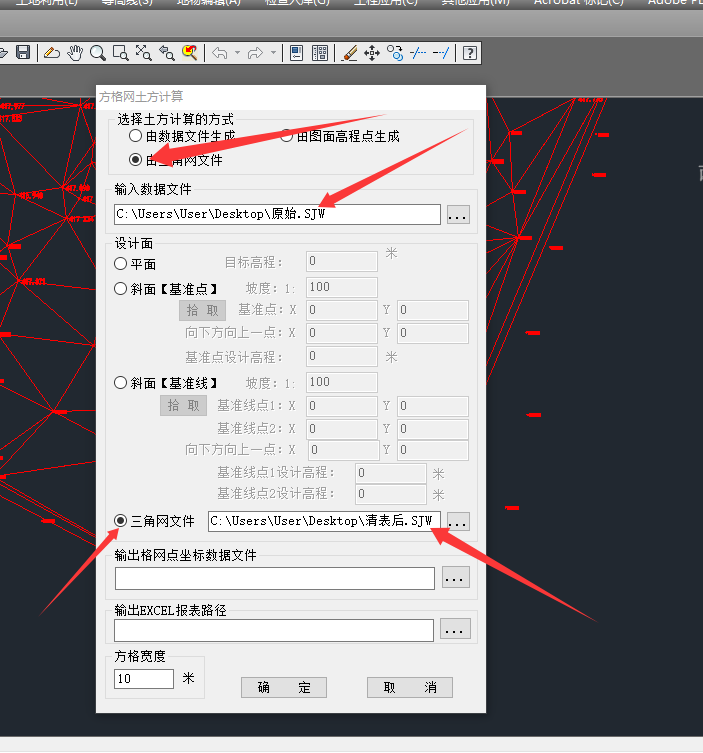

步骤五：工程应用 → 方格网法土方计算 → 选择边界（空格） → 对话框中输入各数据，点确定（图3） → 缺省位置默认完成。

关键技巧2：保证计算边界准确：在连接计算区域边界线时，务必使用 C（闭合）命令，确保边界是完全封闭的，否则软件会报错。

这种“三角网模型+方格网表达”的方式，巧妙地结合了两种方法的优点：三角网法内插点少，能更好地适应复杂地形，模型精度高；而方格网法的结果（方格网法）非常直观，便于向甲方展示和核对。CASS 10.1及以上版本提供的这一功能，很好地解决了精度与呈现效果之间的矛盾。

方法二：方格网法土方计算

准备原始高程点（.dat格式文件）或者可识别的原始地貌（开挖前）CAD图纸，以及目标高程。

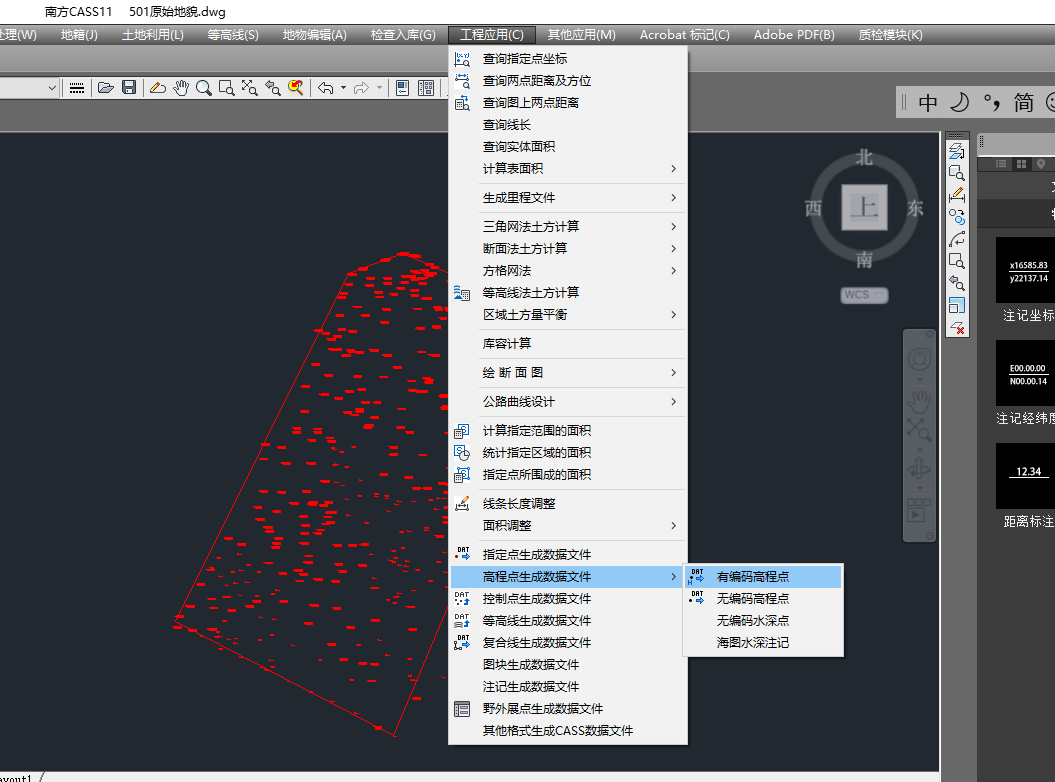

步骤一（具备可识别的原始地貌（开挖前）CAD图纸）：工程应用 → 高程点生成数据文件 → 有编码高程点 → 命名文件.dat → 1.选取高程点范围，《默认1，然后空格》 → 选取边界 → 命令行显示OK（图1）。

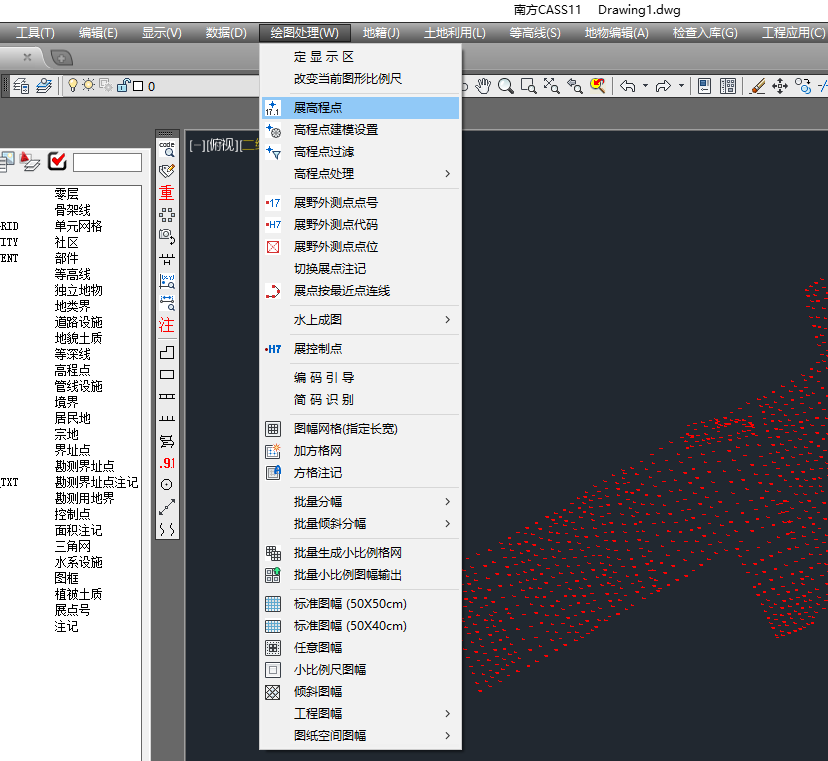

步骤一（具备原始高程点（.dat格式文件）：绘图处理 → 展高程点 → 选取高程点数据文件（.dat格式文件） → 绘制计算区域范围线 → OK（图2）。

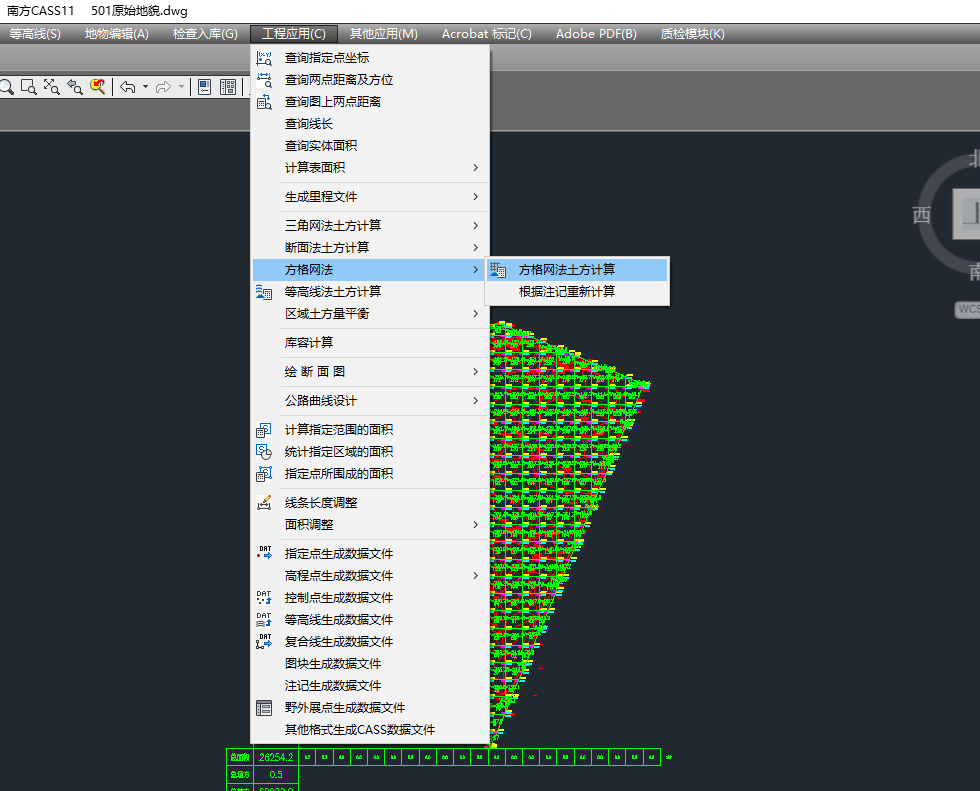

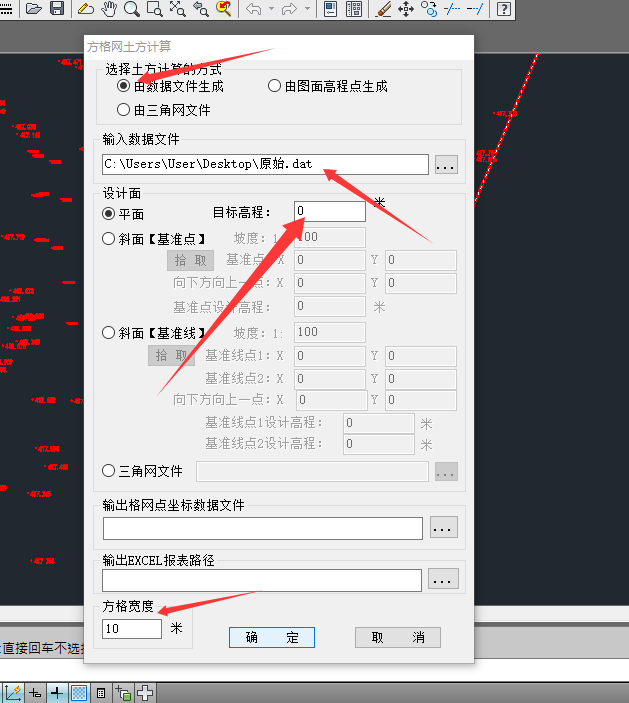

步骤二：工程应用 → 方格网法 → 方格网法计算土方量 → 选取边界 → 对话框输入数据 → 完成（图3、图4）。

关键技巧：

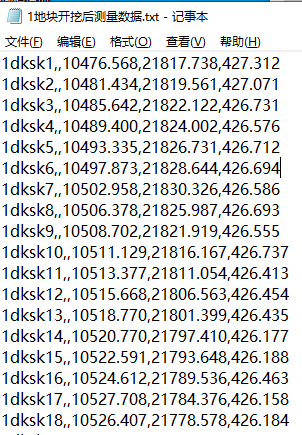

1.确保原始高程点坐标数据格式正确，通常是一个包含点号、X坐标、Y坐标、高程的文本文件。

2.在软件中，用闭合的多段线（PL线）精确绘制出需要计算土方的区域边界。关键点：这条范围线不能是拟合的曲线，而应是折线，否则软件在处理时可能会进行折线迭代，影响计算精度。

3.并非方格越小结果越精确。应根据高程点的密度和地形变化复杂程度来定。如果每个方格内能均匀分布数个高程点，那么这个尺寸就是合理的。常用的方格宽度有5米、10米、20米等。

工程一部 王涛
