结合《钢筋焊接及验收规程》浅析电渣压力焊的设置
信息发布:希格玛工程管理咨询股份有限公司       发布日期:2021-03-10       浏览量:3474

电渣压力焊是将两钢筋安放成竖向或斜向(倾斜度在4:1的范围内)对接形式,利用焊接电流通过两钢筋间隙,在焊剂层下形成电弧过程和电渣过程,产生电弧热和电阻热,熔化钢筋,加压完成的一种压焊方法。

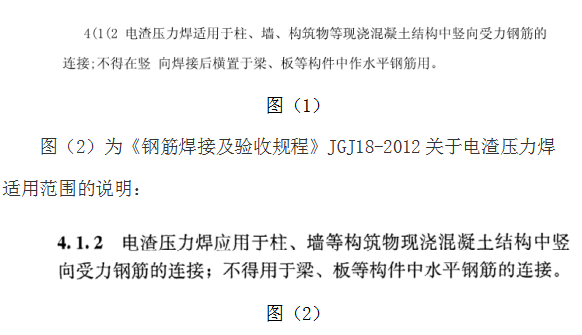

图(1)为《钢筋焊接及验收规程》JGJ18-2003关于电渣压力焊适用范围的说明:

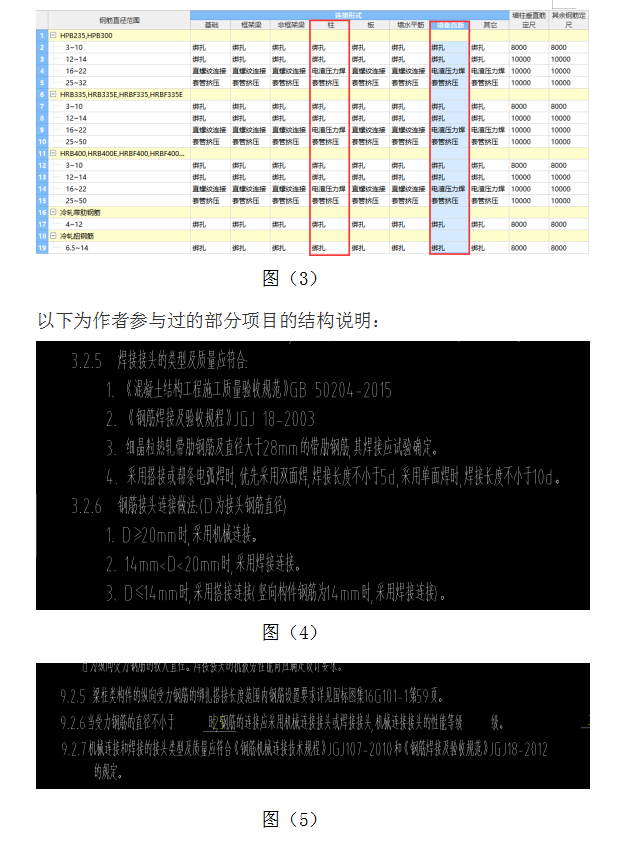

通过以上分析,我们知道电渣压力焊适用于竖向钢筋的连接,体现在广联达BIM土建计量平台 GTJ2021,即为钢筋搭接设置中的“柱”及“墙垂直筋”。详见图(3):

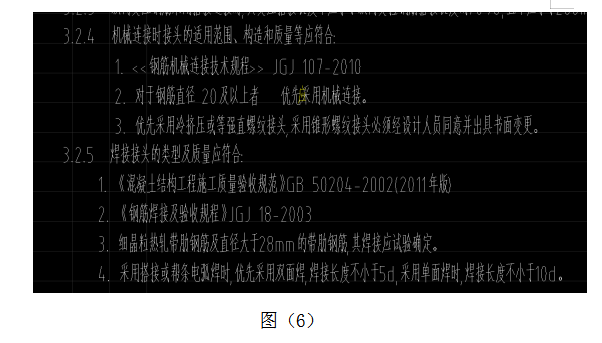

图(4)很明确说明了≥14的竖向钢筋采用焊接连接,图(5)与图(6)仅说明了机械连接的钢筋直径适用范围,并未明确说明直径多大的钢筋采用电渣压力焊,这个问题困惑了很多造价人员,这种情况下很多人会将非机械连接的钢筋统一设置为绑扎连接,这种设置是错误的,经测算,一栋地上17层的剪力墙住宅楼14≤D<20竖向钢筋按电渣压力焊设置钢筋含量为47kg/m2,而如果设置为绑扎连接,则钢筋含量为53kg/m2,误差率达到12.77%,可见竖向钢筋的设置对钢筋量的影响还是很大的。为什么会出现这么大的差异呢?除了绑扎连接的搭接部分增加钢筋工程量以外,更重要的是搭接区域箍筋也进行了加密。

那问题来了,直径多大的钢筋可以采用电渣压力焊呢?我们从规范中找找依据:

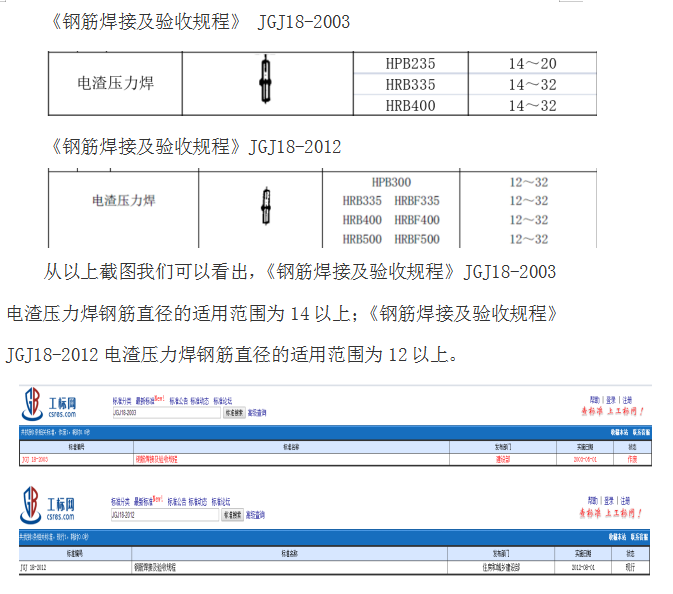

《钢筋焊接及验收规程》JGJ18-2003、《钢筋焊接及验收规程》JGJ18-2012明确地说明了电渣压力焊的适用范围,截图如下:




《钢筋焊接及验收规程》JGJ18-2003已经作废,现行规程为《钢筋焊接及验收规程》JGJ18-2012。实际作业时需根据图纸说明依据规程设置。

造价人员作业时为了规避因钢筋连接形式导致钢筋含量误差及后期结算带来的争议,总结以下几点:

(1)清单限价或施工图预算阶段:此阶段,有些设计单位明确了钢筋接头做法,如图(4),有些设计单位不会详细规定不同钢筋直径的连接形式,只会很宽泛的进行钢筋接头形式的描述,比如φ20mm或φ25mm以上进行机械连接,如图(5)、图(6)。原则上讲从此阶段开始,设计单位或建设单位需对钢筋连接形式进行具体的规定,作为钢筋算量的主要依据。

(2)施工阶段:如果是全过程造价咨询,工程施工阶段造价人员需深入现场,尤其是图纸未明确部分的钢筋搭接,及时留下影像资料。避免结算时产生争议。

(3)结算阶段:造价人员在收到竣工资料后,如果竣工图纸未明确钢筋连接方式,原则应按图纸说明中《钢筋焊接及验收规程》进行钢筋搭接设置。如确因特殊原因,如工期原因,施工现场原因导致竖向钢筋采用绑扎连接,需由建设单位及监理单位出具钢筋连接方式说明。

综上所述,钢筋连接形式是作为成本把控的关键点,每个阶段都应该引起重视。建设单位可控制成本,施工单位可获取利润,造价咨询单位可作为工程量准确性的保障。以上为本人个人经验的总结,如有不尽人意之处,欢迎指正。

工程四部 谢青
