前言：因今年业务工作原因接触到了南方CASS这个软件，现借此机会将自己使用该软件的心得进行分享同时也巩固自己对该软件的了解认知。

一、用该软件进行土方算量的工作原理与大体思路

我通过学习该软件操作方法发现南方CASS进行土方算量的基本原理是通过全站仪将原始地貌的地理形状变成可以使CASS识别的DAT文件，然后通过将原始地貌的DAT文件与开挖后的DAT文件都导入到软件中计算两者的高度差异从而得出土方量。（将DAT文件导入软件后也能通过3D视角观察该地貌样貌）

二、DAT文件是什么？如何得到DAT文件？

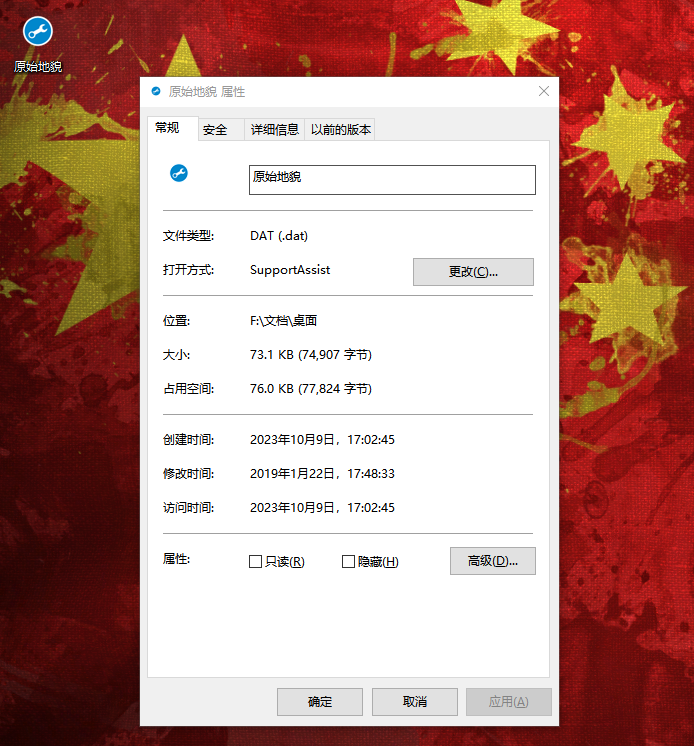

DAT文件指的是部分仪器测量的数据文件转换成为CASS格式数据。得到DAT文件的方式也很多，如果测绘单位资料齐全的话甲方会直接提供该项目原始地貌的DAT文件，具体样式如下。

上面这种情况是甲方会直接提供DAT文件，还有两种情况需要自己将提供的资料转换为DAT文件，一种是甲方提供了CAD图纸，上面提供的有地貌的高程点，这时使用快捷键命令GETP“查看实体编码”指令观察图上的高程点是否为已处理过的数据，若已处理过图上会显示CASS编码，国际编码等信息，若无该类信息则为未处理过的高程点。

                         （图中的高程点样式）                                （处理过的高程点）                                （未处理过高程点）

因为篇幅原因本次仅介绍处理过的高程点如何变为DAT文件，此时点击工程应用→高程点生成数据文件→有编码高程点进行对高程点的提取。

三、进行土方计算

当我们把原始地貌和开挖现状的高程点全部制作完成后就可以进行计算了，本次仅介绍该软件三角网土方算量方法中的两期算量法。

首先通过工具栏中的绘图处理→展高程点，将高程点布置到软件中，然后点击工具栏中的等高线→建立三角网，使高程点变为三角网格式最后通过点击工具栏中的等高线→三角网存取，将图中的三角网数据变为.SJW格式的文件。

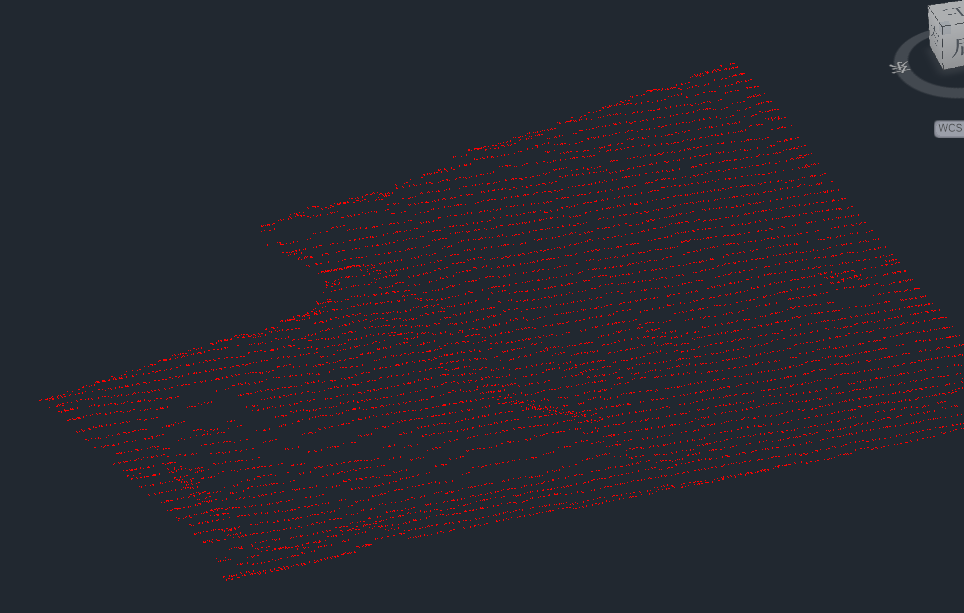

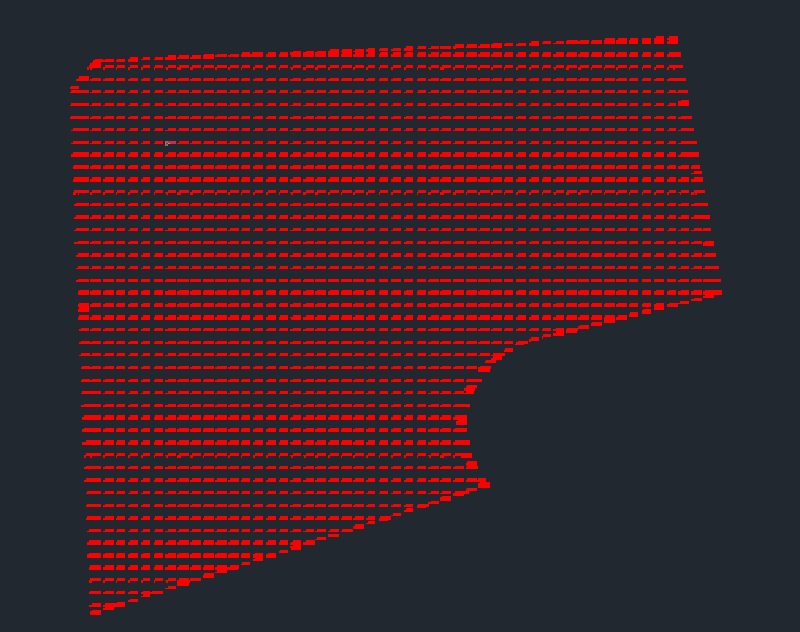

（导入后的高程点）

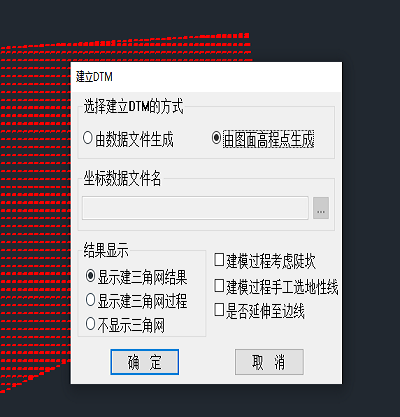

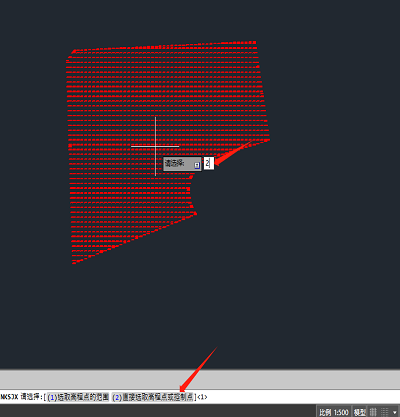

（建立三角网过程）

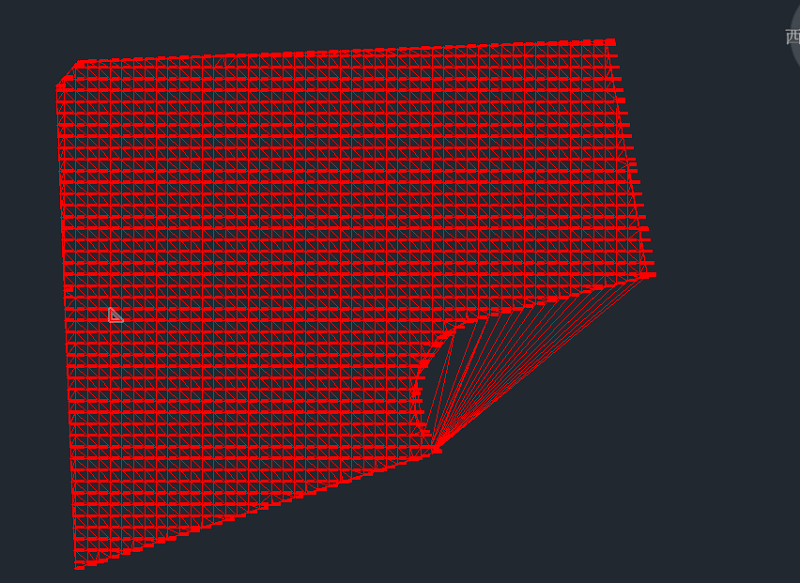

（建立完成后的三角网文件）

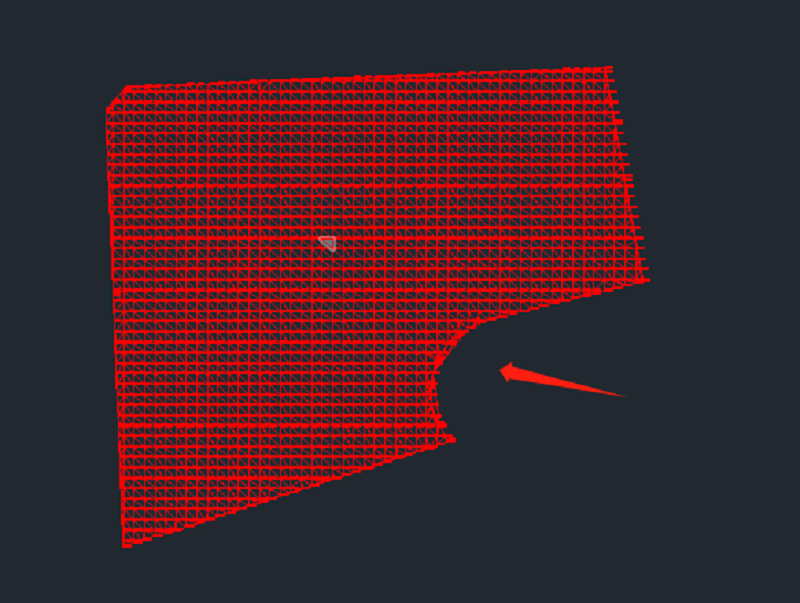

（剔除多余的网格）

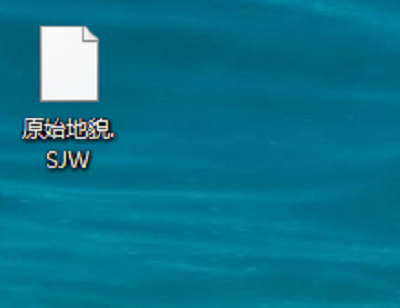

（保存后的三角纹文件）

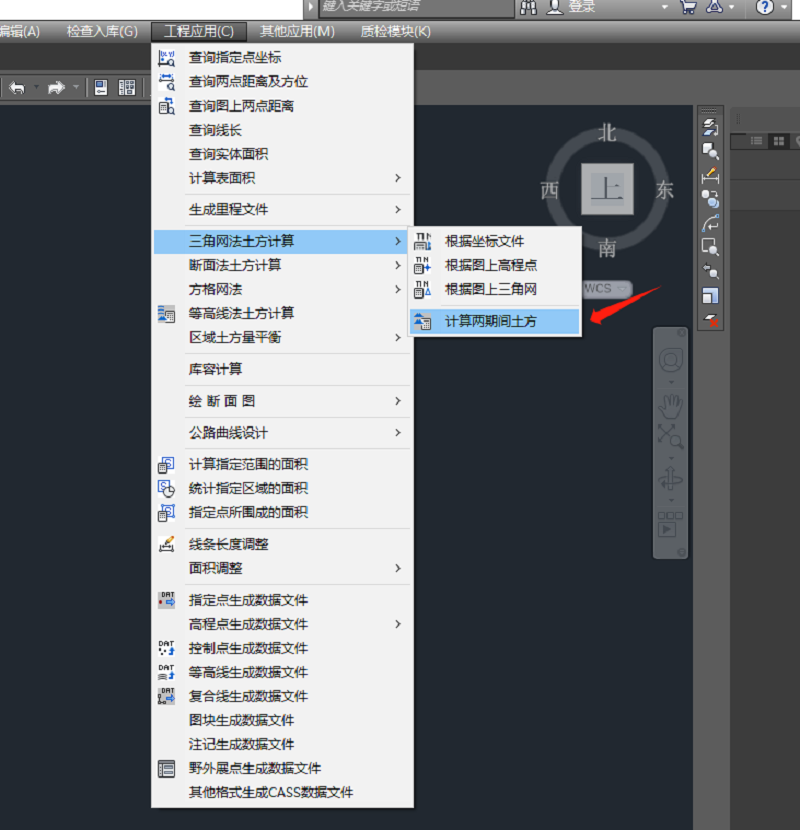

通过上述方法将开挖现状的高程点也变成如上图所示的三角网文件，然后点击工具栏中的工程应用→三角网土方计算方法→计算两期土方来求取该项目的土方开挖工程量。

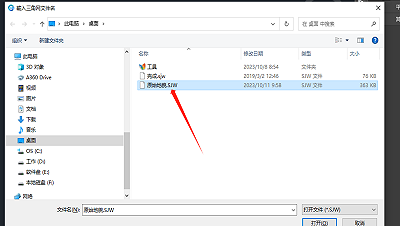

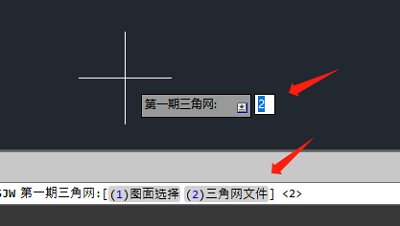

（第二期三角网选择方式同上）

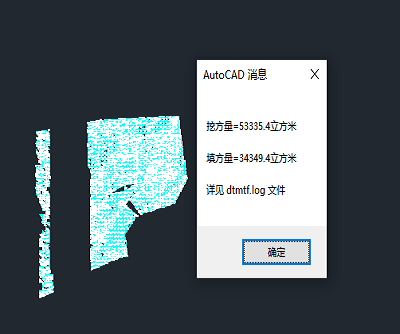

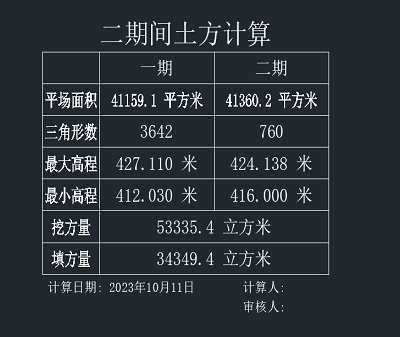

（计算完成后会弹出计算结果，点击确定后再次点击左键会生成土方计算表）

四、总结

以上就是我对使用完南方CASS软件后的一个初步的总结，也只是一个初步的应用，也残留着一些问题供大家思考，例如高程点如果是未处理过的能否提取呢，如果土方开挖只给了原始地貌的高程点并没有给开挖现状的高程点能否使用该软件进行计算呢，土方算量方法除了两期算量法还有没有别的快捷方式呢？也欢迎大家下来与我沟通探讨，共同进步。

工程四部 李鹏
