一、防雷接地简述

防雷接地系统的目的就是为了保障建筑物内的人、设备均不受到各个方向雷电的伤害。其流程是把与建筑物接触的雷电导入大地之中，所以防雷接地整个系统在建筑物内部是贯通的，无论从哪一点、哪一面出发，均可以到达建筑物的其余任一防雷接地装置。其具体做法要参考图纸及相关图集。

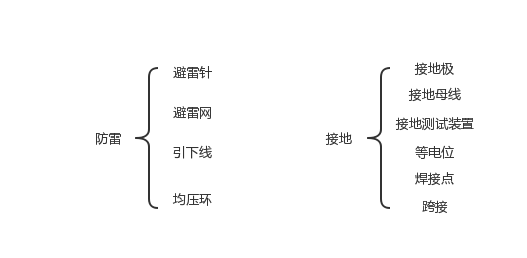

防雷接地的组成：

二、防雷工程

防雷主要是防直接雷和侧击雷，避雷针、避雷网和引下线主要是防直击雷，均压环则主要是防侧击雷。

1.避雷针

（1）避雷针主要是有高耸建筑物或构筑物是会使用，材质一般是铜、镀锌钢等，形式也很多。通常项目里面都不会涉及到避雷针，因为我们大多项目的屋面都是平屋面或者坡屋面，屋面的机房高度不也会太高，通常避雷网就代替了。

（2）避雷针工程量按“根”记取，套取定额通常为2-706至2-742，根据部位和长度选取。

2.避雷网

（1）避雷网有些图纸也会称作接闪带。避雷网通常在屋面，将屋面分割成网格状。避雷网有明装和暗装之分。明装避雷网材质通常为φ10镀锌圆钢，敷设在屋面外周一圈（参考某地产的做法接闪带采用φ10镀锌圆钢，然后再利用φ10镀锌圆钢作为接闪带的支撑，支撑每隔1m设置一个，高度为0.15m）。暗装避雷网材质通常为40*4热镀锌扁钢，敷设在屋面的保温层或垫层内。

（2）避雷网工程量按“m”记取，套取定额通常为2-750至2-753、2-698。其中2-750适用于屋面四周明装沿混凝土块敷设，计取此项定额时通常和2-752混凝土块制作连用；2-751适用明装沿女儿墙上敷设，最常用；2-698为户内接地母线敷设，适用于屋面暗敷避雷网；2-753子目均压环敷设利用圈梁钢筋，个人认为更适用于利用屋面原有钢筋做避雷网。

（3）注意事项：

a.明装和暗装避雷网要分开计算，其一是两种材质经常不一样，暗敷避雷网有时也利用屋面钢筋，具体看项目图纸。其二是套取定额不一致，屋面暗装避雷网根据章说明需执行户内接地母线项目。

b.计算避雷网时定额量一定要乘以1.039的预留，原理与电缆波形系数相似。

c.明装避雷网通常在屋面女儿墙上，而暗装避雷网通常在屋面保温层内，平面图中明暗交界部位注意竖直工程量。另外屋面有些机房其高度也不一致，需计算竖直工程量。

3.引下线

（1）引下线是从屋面引下至接地母线，其主要作用是将防雷和接地连接在一起，在有均压环时也和均压环连接。通常引下线不单独设置，而是利用建筑物的两根φ16通长主筋做引下线。

（2）引下线工程量按“m”记取，套取定额通常为2-746至2-748。最常用的为2-748利用建筑物主筋引下。定额是按两根主筋考虑，若图纸要求四根，则按比列调整。

（3）注意事项

a.由于引下线通常利用建筑物主筋引下，所以只记取安装费，不计取主材费。

b.一个建筑物的引下线通常不止一处，图纸会标注相应的箭头符号分别在防雷和接地两张图中，只需计算一次即可。

c.引下线的工程量是否要乘以1.039的问题。我的观点是不乘，根据防雷接地这章工程量计算规则未明确说引下线需增加附加长度。

d.引下线长度问题。接地母线通常埋地0.7或0.8m左右，在引下线与接地母线之间有接地测试装置，异议点在于从屋面至接地测试装置长度为引下线还是从屋面至接地母线长度为引下线。在实际操作中我通常是采用后者，这样计算方便，但从原理上来讲我更倾向前者，接地测试装置至接地母线这段长度应为接地测试装置出线。

4.均压环

（1）均压环是在建筑物四周设置水平接闪带，通常建筑物超过30m起，每个6m设置一圈，做法是利用建筑物的圈梁。但由于设计的要求不同，有些项目是超过30m以上每层都设置均压环，有些是从首层开始设置均压环，具体要看设计说明和参考的图集规范。

（2）均压环工程量按“m”记取，套取定额通常为2-753。

（3）注意事项

a.均压环计算工程量时通常利用建筑物的圈梁钢筋，故不计主材费。

b.均压环在图纸中量取工程量时注意沿着建筑物外墙量取，建筑物的外窗不算，遇到孔洞等需绕行。

c.工程量是否乘以1.039问题与引下线一致。

三、接地工程

接地中的等电位可以和其他的内容分开，为了方便理解，我暂时放入接地系统中。接地系统主要是将电导入大地之中。

1.接地极

（1）通常建筑物内算量时没有接地极，主要原因是做接地测试后电阻大于1欧或者2欧时建筑物才设置人工接地极，所以图纸不会事先设置接地极。室外的配电箱或者灯具等设置接地极需看图纸中相关大样图计取。接地极主要材质为钢管、角钢、圆钢，长度为2.5m一根。

（2）接地极工程量按“根”记取，套取定额通常为2-690至2-697。

（3）注意事项

接地极有些图纸会预埋钢板，根据钢板大小计入，套取定额与上述一致。

2.接地母线

（1）接地母线也叫接地线，通常在地坪下0.8m左右，做法是用40*4镀锌扁钢或者利用建筑物筏板基础的主筋做为接地母线。

（2）接地母线工程量按“m”记取，套取定额通常为2-698。

（3）注意事项

a.工程量需乘以1.039系数。

b.利用筏板主筋时不需记取主材费。

3.接地测试装置

（1）接地测试装置就是平时说的断接卡子、或者说断接卡子箱、接地测试卡，相当于一个小的端子排用以接线。接地测试装置主要用途是测试建筑物是否满足接地电阻的要求。主要设置在有引下线的地方，距室外地坪0.5m。

（2）接地测试装置工程量按“套”记取，套取定额通常为2-749。

（3）注意事项

有些断接卡子图集其上部做圆钢与引下线连接，下部做扁钢与接地母线连接，但实际操作中由于金额过小，通常不计算。

4.焊接点

（1）焊接点是在屋面避雷网与引下线、均压环与引下线、引下线与接地母线等各部位之间焊接。算量时经常会漏算。

（2）焊接点工程量按“处”记取，套取定额通常为2-754。

（3）注意事项

在计算焊接点数量时，关于哪些地方需记取会有争议，例如总等电位箱连接就近引下线时、接地测试装置连接引下线时是否计算为焊接点。个人认为应都记取焊接点，因为上述部位均存在焊接。

5.跨接

（1）接地跨接主要分为两种类别，一种是当避雷网或者接地母线跨施工缝、沉降缝等不可逾越的部位时需要做跨接，另一种是钢铝窗的接地跨接。材质用扁钢或圆钢进行跨接。

（2）跨接工程量按“处”记取，套取定额通常为2-703至2-705。

（3）注意事项

a.通常跨越施工缝、沉降缝图纸表述不明确，所以经常不计算此项内容。

b.钢铝窗接地一定要确认窗户材质，若是塑料窗户则不计取。另外此项定额不用记取主材费，定额中已经包含。

6.等电位

等电位是指在一个带电线路中测量两个点，这两点之间没有电压。等电位包括局部等电位和总等电位，通常局部等电位连接至总等电位，总等电位连接至接地母线将电流倒入大地。这个流程用于理解，实际中大多连接方式并非如此。

（1）总等电位（MEB）

a.总等电位英文简称为MEB，也称总等电位箱，其原理和断接卡子类似，在小箱子里面装入端子排，端子排用于接线连接金属器具。MEB通常见于配电间内，将各个配电箱连接至MEB，MEB再连接至就近的接地装置。所以计算MEB的时候，共存在三个部分：其一是MEB箱的进线，通常采用电线及配管或者型材；其二是MEB本体；其三是MEB的出线，通常采用电线及配管或者型材，具体材质根据图纸计入。

b.MEB工程量按“个”、“处”、“m”计入。按个计入是定额套取2-756等电位连接端子箱，指的是箱本体的安装；按处计取时定额套取2-755等电位末端金属体与绝缘导体直接联结，这个定额指的是MEB的进线部分，定额自带了部分电线，我个人通常不套取此定额，因为材质不一致并且有时存在配管的情况；按“m”计入是根据图纸中要求的线型和配管套取相应配管配线定额子目。

c.注意事项

c.1计算工程量时经常会漏算MEB的进线和出线部分，只计取MEB。

c.2总等电位箱（MEB）的出线就近连接指的是，若MEB距离均压环近，则出线至均压环，若离引下线近，则出线至引下线，以此类推。

c.3套取2-756定额时需补充总等电位箱主材，定额中不含主材。

（2）局部等电位（LEB）

a.局部等电位英文简称LEB，也称局部等电位箱，其原理与MEB相同，只是有时LEB会连接指MEB，有时LEB就近连接接地装置。LEB通常见于卫生间内，将金属的卫生洁具连接指LEB上。其和MEB相同也是分为三个部分，此处不在重复。

b.LEB工程量和定额的套取完全一致，只是主材名称不一致，但其材料价也几乎没有差别。

c.注意事项

c.1在计算卫生间LEB的进线及出线的时候，经常会遇到图纸并未画路径，通常做法是进线长度按照卫生间的半周长计算，出线在图上量取合理路径。

c.2定额2-755等电位末端金属体与绝缘导体直接联结个人认为更适用于计算卫生间LEB的进线，直接按需要连接的洁具个数按处计取即可。

四、其他有关说明

防雷接地的这个构成并不是固定的，每个人的理解不一样，也会略有差别。我们目前能用到的大致就这些，各项目的做法基本相同，但是切要注意去看图纸说明，有些地方不一定相同，最后我再补充一些不同部位的一些常规做法。

1.电井、电梯井内的接地

电井及电梯井内通常是通长敷设一根40*4的扁钢，然后在每层的电井内明敷设一圈40*4扁钢，再将扁钢连接至就近接地装置。工程量按“m”计算，定额套取接地母线即可。

2.变配电室内的接地

变配电室内的接地做法与前述建筑物的接地基本一致，根据配电室接地大样图计取即可。

3.特殊金属物体接地

特殊金属物体的接地指屋面的风机、钢爬梯、出屋面的金属管道等，其接地通常用明装的40*4扁钢就近连接至接地装置，此部分内容易忽视。

4.桥架的接地

关于桥架接地，图中说明常写不少于两处接地。桥架为钢制桥架，故也需要接地，但我们不再单独计算桥架接地，是因为桥架定额子目本身含了接地的内容并且有相应的材料。有的图纸会要求在桥架内放置通长的扁钢用于二次接地的保护，这种情况下定额本身不含，需要根据图纸说明计取，这点是需要注意的。

 工程一部  周骏 刘聪
