广联达安装算量里，风口与水平风管高度不一致时，可在算量前设置“连接风口的立向风管扣减长度”的值，最终生成竖向风管和帆布软接。

以某层高为3m的房屋建筑通风工程为例：送风管尺寸为1000*400mm，安装高度按层顶-0.7m管底标高计入，风口尺寸为300*300mm，风口距地高度为1m，帆布软接长度为200mm。

（一）如下图1所示计算设置“连接风口的立向风管扣减长度”，设置值为0，在此种情况下建模，风管和风口处会全部生成帆布软接，如下图2所示。

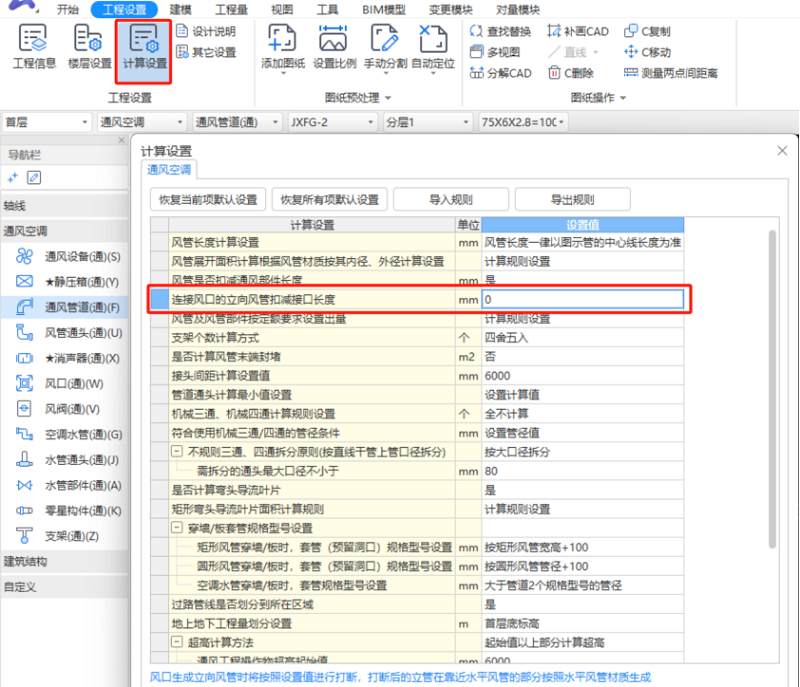

图1  通风工程“连接风口的立向风管扣减长度”设置值为0mm

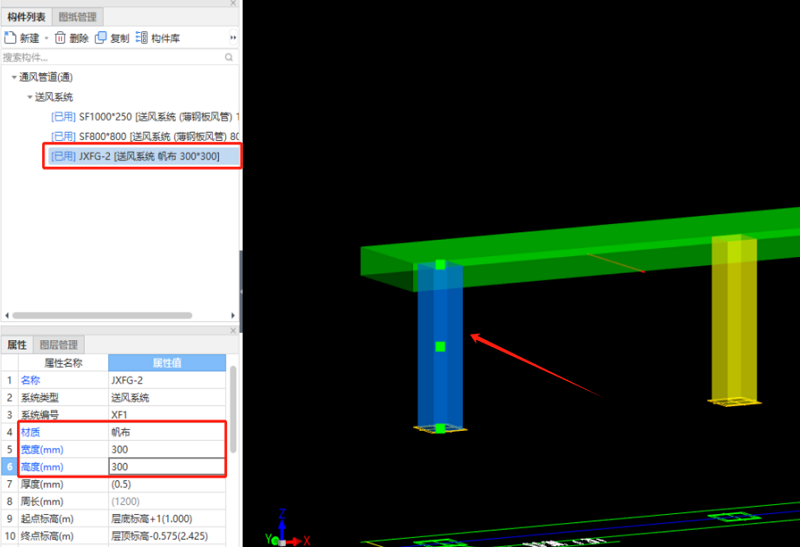

图2  设置值为0时风管与风口连接处为帆布软接

（二）因风口距地1m，在建模前，可按照下图3所示计算设置“连接风口的立向风管扣减长度”，设置值为1100mm。

设置值为1100mm依据：层高为3m，因风管安装高度按层顶-0.7m管底标高计入，风口距地1m安装，此时风管底与风口之间的距离为1.3m，扣除帆布软接长度0.2m，输入值为1100mm。

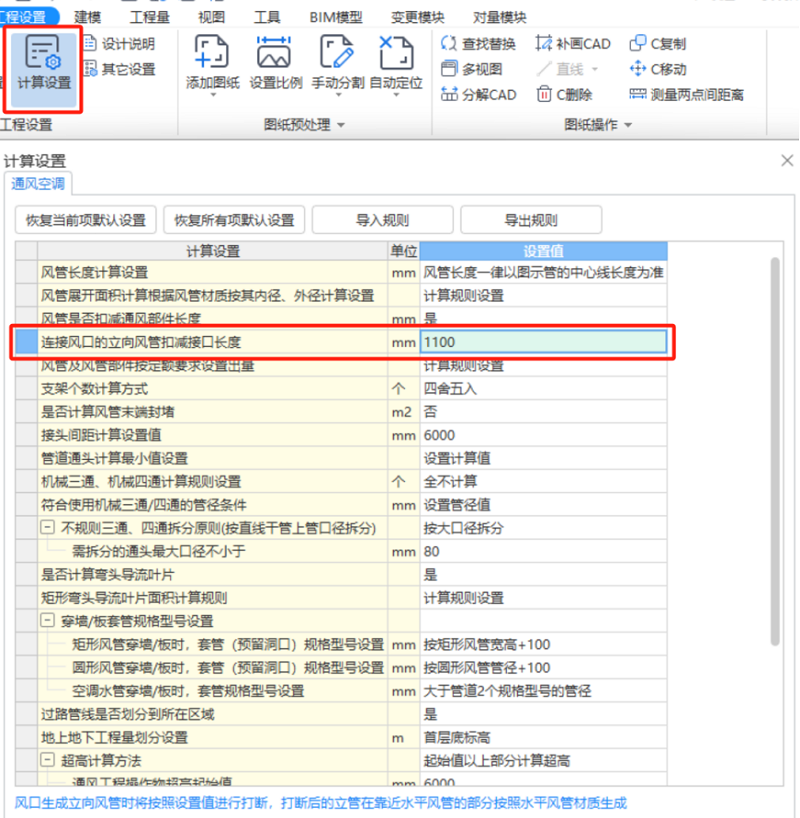

图3  通风工程“连接风口的立向风管扣减长度”设置值为1100mm

设置完毕后再建模，此时水平风管与风口连接处会生成一段与水平风管同材质、与风口同尺寸长度为1300mm的风管，同时生成长度为200mm的帆布软接，如下图4、图5所示。

图4  设置值为1100时风管与风口连接处风管

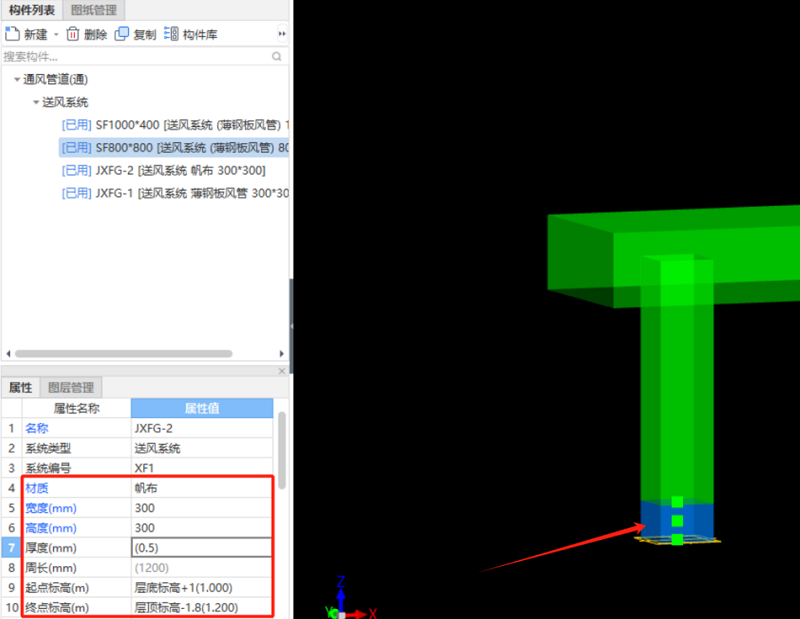

图5  设置值为1100时风管与风口连接处帆布软接
