在工程造价工作中，配电箱的元器件识别、询价及组价多我们造成了不少的困扰。主要由于配电箱数量多，难以询价。元器件符号多，不易鉴别。本文分别从以下方面进行分别阐述。
一、配电箱内元器件
配电箱内的元器件本次主要指的是低压部分，针对以下五种常用元器件进行讲述，并且以施耐德品牌的选型为主要对象进行对照学习。
1.双电源开关（ATSE）
（1）功能：双电源开关是我们平时的简称，实际上双电源也叫转换开关，该电气用于从一路电源断开负载电路并连接至另外一路电源上。转换开关分为手动操作转换开关（MTSE）、遥控操作转换开关（RTSE）、自动转换开关（ATSE）等类别，其具体内容可以参考《GB/T14048.11-2008第6-1部分：多功能电器 转换开关电器》。我们最常用到的是自动转换开关（ATSE）。ATSE又分为3种，分别是PC级、CB级和CC级，其主要短路能力不同，此处不在展开叙述。
（2）图例及样式

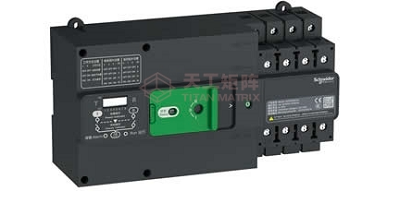

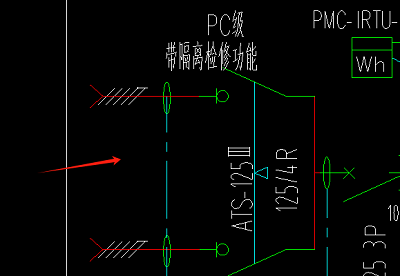

上图左侧为PC级双电源图例，右侧为实物图片可作为参考。
（3）组价及价格
双电源定额子目的选取通常为2-293至2-295，快速自动开关（A以内）。需要注意的是定额子目2-277万能转换开关并非双电源，万能转换开关主要是把不同电流转换成相应电器适用的电压和电流。2-277定额单价为38.2元/个，而2-293最小规格为1000A以内，定额单位为244.38元/台。低压系统的双电源大多都在1000A以内，个人认为双电源定额水平应该较高。
双电源材料价格与壳架电流、级数、级别、额定电流、分段能力和选配及附件等均有关系。以施耐德WATSN系列为例，壳架电流的大小对于价格影响较大，100A与160A单价相差有30%左右。在壳架电流相同的情况下，级数及额定电流也会有价差，但是相对影响较小。
2.塑壳断路器（MCCB）
（1）功能：塑壳断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。由于框架断路器主要用于大电流回路的关合，使用较少，故此处不在单独讲解。塑壳断路器根据使用的功能场合不同，可分为适用于配电保护、电动机保护、直流保护及漏电保护的断路器。塑壳漏电断路器在塑壳断路器的基础上增加了漏电保护功能。
（2）图例及样式

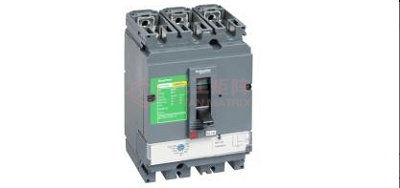

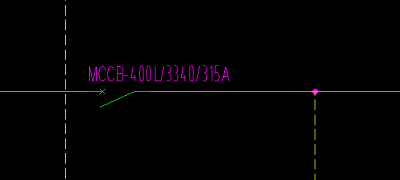

上图左侧为塑壳断路器图例，右侧为实物图片可作为参考。
（3）组价及价格
塑壳断路器定额子目的选取为2-267自动空气开关DZ装置式，2-268自动空气开关DW万能式。2-268的定额单价几乎是2-267的三倍，主要是DZ装置式是我们说的塑壳断路器，而万能式则是上文提到的框架式。两者之间是额定电流大小的区别，各品牌塑壳断路器的最大电流不一样。
施耐德目前塑壳断路器可以做到最大800A的额定电流，超过800A以上的则需要选取框架式。框架式断路器适应电流也并非必须800A以上，其也可以做400A等。故断路器询价时无特别要求，尽量使用塑壳断路器，两者的差价可能有好几倍。塑壳断路器除上述价格影响因素外，还与壳架电流、分段能力、额定电流、级数等也有关系。其中分段能力是指该断路器安全切断故障电流的能力，超过分段能力时，断路器可能发生熔接、爆炸等异常状况。故分段能力约大价格则越高。通常分段能力有25KA、36KA、50KA、70KA、100KA等。
3.负荷、隔离开关
（1）功能：这两种开关放到一起主要是为了做区别。从定义上说负荷开关有灭弧装置，能通过一定的负荷电流和过负荷电流，但不能通过短路电流；隔离开关没有灭弧装置，不允许带负荷操作。在低压配电系统中，随着产品更新及市场需求的变化，我们所说的低压负荷开关几乎不再使用，取而代之的是开关、隔离器和隔离开关与熔断器组合成的熔断式组合电器，其同时具备接通、分断负荷电流，同时也能承载短路电流。目前主流的厂家均采用隔离开关熔断器组合的方式取代了负荷开关和隔离开关。
（2）图例及样式

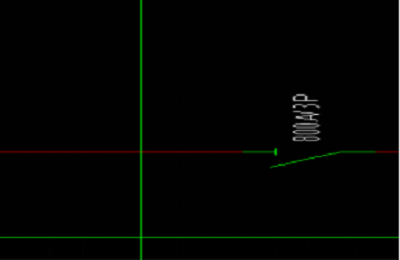

上图左侧为负荷开关图例，右侧为实物图片可作为参考。

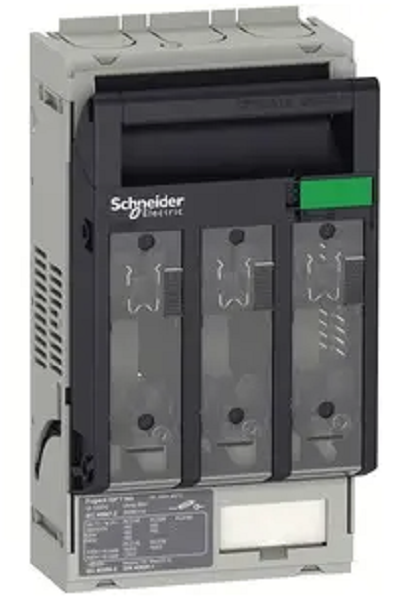

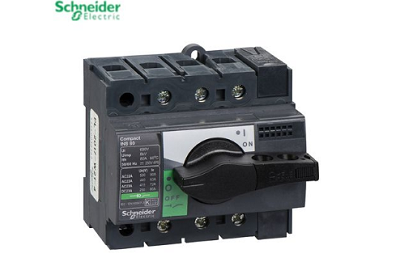

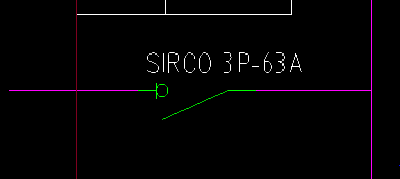

上图左侧为隔离开关图例，右侧为实物图片可作为参考。
（3）组价及价格
隔离开关和负荷开关定额子目的选取为2-45至2-52。最小规格为600A以内，定额单价为346.7元/组。个人认为此处定额为高压系统中的安装单价。在实际操作中可以参考塑壳断路器的相关安装定额，因为其安装工艺、功能等均与塑壳断路器相似，也与实际更加贴合。
隔离开关和负荷开关与塑壳断路器的价格影响因素相似，此处不在赘述。熔断器式隔离开关以施耐德GSD隔离开关熔断器组为例，主要影响因素为约定发热电流，约定发热电流是指开关各部件的温度不超过规定极限值所能承载的最大电流。是否有手柄，手柄的形式也会影响其价格。需要注意的是，有些品牌的隔离开关熔断器组的价格是不含熔断器本身的价格，需要加上熔断器的价格，而施耐德GSD就不含。
4.微型断路器（MCB）
（1）功能：微型断路器（MCB）是我们建筑电气中应用最为广泛的开关，主要用于125A以下的单相、三相的短路、过载、过压等的保护。与塑壳断路器相同，微型断路器也有剩余电流动作保护断路器，增加了漏电保护功能。
（2）图例及样式

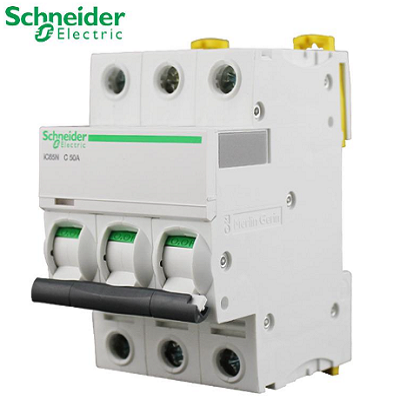

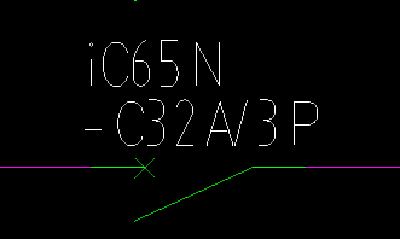

上图左侧为微型断路器图例，右侧为实物图片可作为参考。

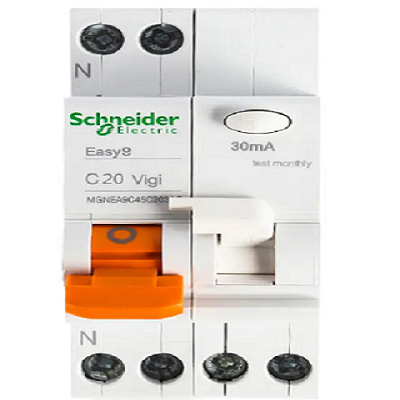

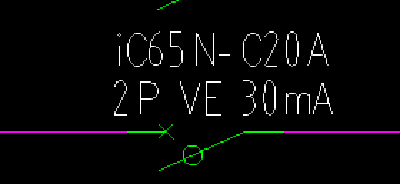

上图左侧为剩余电流动作保护断路器图例，右侧为实物图片可作为参考。
（3）组价及价格
微型断路器定额子目的选取为2-278至2-282，名称为“控制开关安装漏电保护开关”，根据级数选取即可。此处需要说明的是2-281及2-282子目，这两个子目是根据配电箱内回路的数量来确定的，如一个配电箱的出线回路为11个回路，有1个回路是备用回路，没有末端负载，并且各个回路均为微型断路器控制，则应套取2-282，回路数量在20以内。备用回路也要计算在内。
微型断路器的价格比较透明，无论是工程领域还是家用都很常见，各个网购平台都可以直接查询，选取时注意额定电流和等级大小即可。
5.电涌保护器（SPD）
（1）功能：电涌保护器（SPD）也叫防雷器，在低压配电系统中主要是对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护。主要是通过非线性元件，限制电涌电压以及泄放电涌电流。电涌保护器的试验类别分为三类，即Ⅰ类Ⅱ类Ⅲ类，具体可以参照《GB/T 18802.11-2020低压电涌保护器》。电涌保护器经常会与浪涌专用后备保护器配套使用，也叫后备开关，当电涌保护器发生故障时，将浪涌保护器从电网脱离开，防止浪涌保护器故障造成供电系统故障，其功能听上去和断路器一样，但作用还是有区别，后备开关在处理雷击电流的分断时效果会更好。
（2）图例及样式：

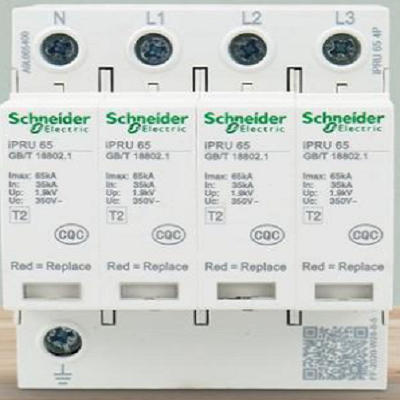

上图左侧为电涌保护器及后备开关图例，右侧为实物图片可作为参考。
（3）组价及价格
电涌保护器的定额子目在第二册《电气设备安装工程》、十二册《建筑智能化系统设备安装工程》中均有相应子目。需要注意的是，第二册的子目相对简单，但十二册的定额名称均带有有8/20μ参数，指的是电涌保护器的电流波特点，而后面的20KA、2.5KA、1.5KA的含义应为最大放电电流，即电涌保护器的最大工作电流。在套取时应根据图纸选用。
以上面截图的型号iPRU 120r/3P+N，T2试验In≥50KA为例，需要明确试验类型，上述型号的试验类型为T2，就是Ⅱ类试验，iPRU为产品系列，120为最大放电电流，r为远程指示触电，3P+N为级数。而后备开关iSCB2-120KA-L2/4P，iSCB为型号，2为配合SPD的Ⅱ类试验，120KA则和电涌的含义一样，L2是分断能力，4P则是4级。不同品牌的命名方式不一致，并且有时候差异较大，但是表述信息的内容是相同的，知道含义以后再去询价会更加精准。从上面的例子可以看出试验类型、最大放电电流、级数是主要影响价格的因素。
二、配电箱组价
在造价工作中，配电箱的询价我们通常是找厂家报价，告诉他使用的元器件档次。当配电箱量较大，或者报价的时间不允许等外部条件干扰时，我们也可以通过自己组价的方式确定配电箱价格。
配电箱组价时最重要及最首要的工作是识别配电箱内的元器件，元器件类别、型号的错误、数量的错误、漏识别元器件等都会对配电箱的价格有较大影响。所以做此项工作时需要耐心的把每一个配电箱内的元器件列入表格内。其次是元器件的价格。元器件价格的询价途径通常有两种，一种是通过网站搜寻，如慧讯网、京东、淘宝之类，这个方法比较快捷高效，缺点就是型号规格不齐全。另一种是找厂家报价，这种办法的好处是元器件价格低，控制成本有利，但时效性差，与其报价元器件，不如直接报价配电箱。除以上两种办法之外，还有一种简略办法。根据以往的配电箱或元器件的报价情况，发现大多厂家报价的元器件价格与面价都是有一个大致的比例，这个比例在7-8折不等。所以只要知道其面价，打一个折扣即可。缺点显而易见，就是缺乏相应依据，精准度也相对较低。

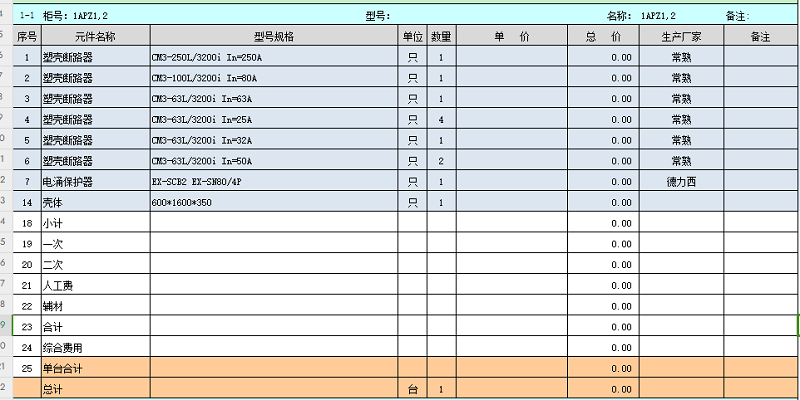

配电箱组价的表格形式不限，下面截图列举一个表格。
上面截图的表格中从上至下可以分为两个部分。第一个部分是元器件+壳体，第二部分是辅材+人工费+综合取费。配电箱内除了元器件外还可能有铜排、端子排、按钮、盘柜内的接线等辅材、人工也需要考虑到组价中。综合取费需要考虑到税金、运费、保险等因素进行计取。配电箱的组价第一部分价格相对稳定，偏差不会太大。但是第二部分经常会过高或者过低，这个需要根据实际情况计取。
以上是对配电箱元器件及组价的大致说明，内容基于工作中总结的经验，在此整理分享给大家，为以后的工作提供有价值的参考。
