在工程造价作业过程中，10kV架空配电线路作为常见的配电方式，由于其项目类型的特殊性，对编制及结算工作造成了不少困扰。为了帮助造价工作者更好地了解10kV架空配电线路，本文分别以10kV架空配电线路组成及相关调试进行阐述。

一、10kV架空配电线路组成

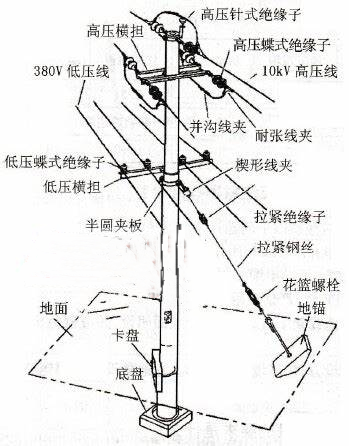

10kV架空配电线路主要由基础、电杆、横担、导线、绝缘子、金具及杆上设备等组成，还包括在架空配电线路上安装的附属电气设备，如变压器、断路器、隔离开关、跌落式熔断器等。

1.基础

10kV架空配电基础主要指电杆基础，电杆基础主要由底盘、卡盘和拉线盘等组成。

2.电杆

10KV配电线路常用电杆为混凝土杆，少数项目用到钢管杆。

3.横担

架空配电线路的横担装设在电杆的上端，用来安装绝缘子、固定开关设备、及避雷器等，横担按材质可分为木横担、铁横担和瓷横担等。

2.导线

导线主要功能是输送电能，应具有良好的导电性能、机械强度和耐腐蚀性能。架空配电线路中常用类型有钢芯铝绞线、裸铝绞线及绝缘铝绞线。

3.拉线

拉线的作用是平衡电杆各方向的拉力，防止电杆弯曲或倾倒。

4.绝缘子

架空配电线路常用绝缘子有针式绝缘子、悬式绝缘子和拉线绝缘子等。

（1）悬式绝缘子，主要作用是将高电位的导线与处于低电位的杆相互连接，同时确保两者之间保持良好的绝缘状态。一般用在线路方向受力的耐张杆塔。

（2）针式绝缘子，主要作用是保持足够的电气绝缘距离，从而防止电流泄漏或短路。直线杆上以及受力杆的顶铁固定跳线都会用到。

（3）拉线绝缘子，主要作用是防止拉线带电。

5.金具

架空配电线路中金具是用于连接、紧固导线的金属器具，具备导电、承载、固定的功能。

（1）线夹类金具，包括耐张金具（又名耐张线夹）和接触金具（又名设备线夹）。耐张金具用于将导线固定在耐张、转角、终端杆的悬式绝缘子串上；接触金具用于用于硬母线、软母线与电气设备的出线端子相连接，导线的T接及不承受力的并线连接等。

（2）接续金具，专用于各种裸导线、地线的接续。接续金具承担与导线相同的电气负荷及机械强度。分为承力接续、非承力接续两种。

（3）连接金具，主要用于耐张线夹、悬式绝缘子、横担等之间的连接。分为平行挂板、U型挂环、球头挂环等。

（4）拉线金具作用主要是固定拉线杆塔，包括从杆塔顶端引至地面拉线之间所有的零件。

6.附属电气设备

（1）配电变压器，宜采用柱上或露天安装，主要作用是传输电能。

（2）避雷器是用来限制雷电过电压的主要保护电器。 架空配电线路多采用避雷器来进行防雷保护，避雷器接地也叫做过电压保护接地。避雷器的保护特性是被保护设备绝缘配合的基础，改善避雷器的保护特性，可以提高被保护设备的运行安全可靠性，也可以降低设备的绝缘水平，从而降低造价。

（3）柱上开关，柱上开关包括隔离、负荷、断路器及熔断器。

柱上隔离开关，又称隔离刀闸，主要功能是隔离电源，保证其它电气设备的安全检修。但在一定条件下，允许接通或断开小功率电路。

负荷开关是能可以带负荷分、合电路的控制电器。能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

柱上断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

（4）跌落式熔断器，安装在10kV配电线路分支线上，可缩小停电范围。因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境。同时，安装在配电变压器上，可以作为配电变压器的主保护。

（5）10kV电压互感器，它能将高电压（10kV）按一定比例转换为低电压（通常为100V），以保证测量仪表和继电保护装置的安全运行。其主要功能包括测量电压、保护设备以及控制电路等。

（6）验电接地环，主要功能是确保电力系统工人和设备免受电离辐射和电击伤害。线路超过5根杆的，宜每5根杆左右安装一组接地挂环。

二、相关调试的问题

1.电气设备调试，主要分一般供电调试和特殊保护调试，都是系统调试，包含对主要设备和辅助的二次回路的电气元件及线缆的调试

（1）一般供电调试计取，

①定额规定与地域规定及个别单位要求及其依据

主要依据全国通用定额的配套规则与解释，随着装备制造水平的提高，部分调试内容实际在现场已经不需要实施，具体计算依据各省的要求及规定。

②回路与简化的配电柜计数

调试计取的原则按具有可调式元件的回路数计算，一般来说主进线回路数与配电柜数量一致，按配电柜数量计算即可，特殊设计另计。

（2）特殊保护调试，要有设计说明及相应的电路设计元件配置、参数标准。

①小电流接地保护，适用于中性点不接地或通过电感器件、电阻器件接地，系统图中有小电流接地选线装置。

②高频保护，高频保护是用高频载波代替二次导线，传送线路两侧电信号的保护，原理是反应被保护线路首末两端电流的差或功率方向信号，用高频载波将信号传输到对侧加以比较而决定保护是否动作。高频保护包括相差高频保护、高频闭锁距离保护和功率方向闭锁高频保护。

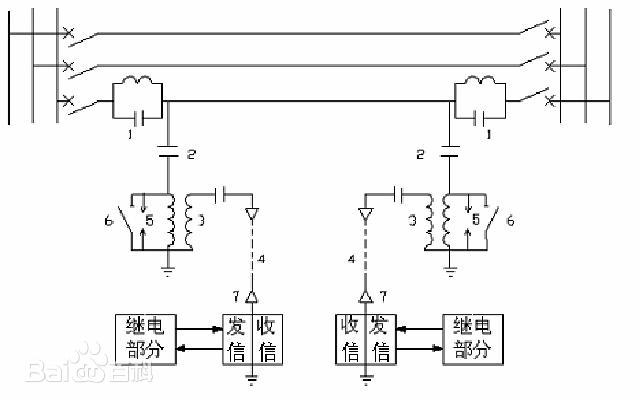

高频保护由1.高频阻波器2．耦合电容器3．结合滤波器4．高频电缆5．保护间隙6．接地刀闸7．高频收、发信机组成。

③失灵保护，断路器失灵保护就是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

④距离保护，距离保护是由阻抗完成电压电流比值测量，根据比值的大小来判断故障的远近，并利用故障的远近确定动作时间的一种保护装置。测量元件：测量故障点至保护安装处的距离（线路阻抗）。

当输电线路出现如图所示的k点短路时，加在阻抗继电器上的电压为母线的残压，电流为短路电流，阻抗继电器的一次测量阻抗就是短路阻抗：

由式可知，故障距离越远，测量阻抗越大。因此测量阻抗越大，保护动作时间应当越长，并采用三段式距离保护来满足继电保护的基本要求。三段式距离保护的动作原则与电流保护类似。

⑤零序保护 应有零序电流互感器

2.关于新增调试与收费

（1）技术需要与垄断收费

（2）电缆故障检测仪及其调试,电缆检测仪在电力系统中的应用广泛，主要包括以下几个方面：

①电缆故障检测：通过向电缆发送脉冲信号，检测并定位电缆中的故障点，为后续的维修工作提供准确依据。

②电缆绝缘性能检测：通过测量电缆的绝缘电阻、介质损耗等参数，评估电缆的绝缘性能，及时发现潜在的安全隐患。

（3）负荷监控装置调试，这是电力部门运营方便所需的设备，理论上不应由用户付费。

（4）电缆振荡波检测技术主要用于交联聚乙烯电力电缆检测，本身属于电缆缺陷检测，是属于离线检测的一种有效形式 。激发出电缆潜在缺陷处的放电信号。如果是与变压器连接的一侧其调试应属于系统调试的一部分。

（5）总体计价处理办法，技术需要应计取，多按照电力部门发布的费用标准或定额类似子目计取；垄断收费，参考依据电力部门的收费文件与要求，委托方意见。
